Che cosa è un anello di contatto passante
Un anello di contatto passante è un dispositivo elettromeccanico utilizzato per trasmettere potenza, segnali o dati da un dispositivo stazionario a una struttura rotante. L'anello di contatto è composto principalmente da un rotore (parte rotante), uno statore (parte fissa), un anello conduttivo, una spazzola e altri componenti. Ha un albero cavo centrale o un foro passante che consente ad altri componenti (come cavi, linee di fluido o alberi meccanici) di passare attraverso il centro per connettersi al dispositivo.
Principio di funzionamento degli anelli collettori passanti

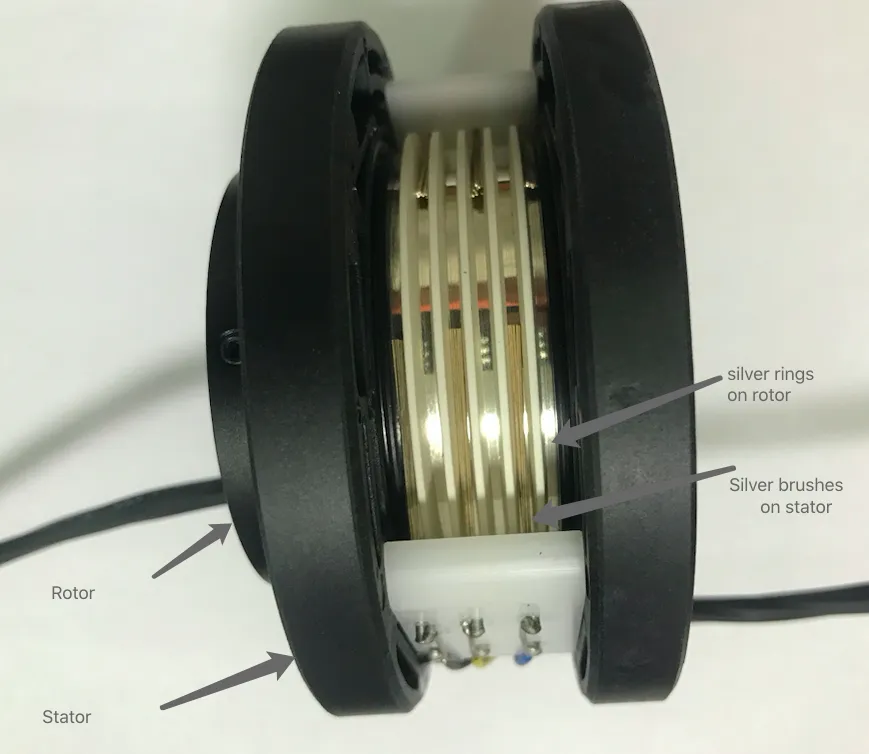

Gli anelli collettori passanti sono composti principalmente da rotori e statori. Il rotore contiene anelli conduttivi reciprocamente isolati, che sono solitamente realizzati in metalli come il rame. Sono distribuiti in una forma ad anello e montati concentricamente sull'albero rotante, ruotando con le parti rotanti dell'attrezzatura. Lo statore è dotato di un set di spazzole in grafite, che sono premute saldamente contro gli anelli conduttivi rotanti da molle e altri dispositivi.
Quando il rotore dell'apparecchiatura inizia a funzionare, la corrente esterna o il segnale vengono collegati alle spazzole dello statore tramite fili, e poi trasmessi dalle spazzole agli anelli conduttivi. Mentre gli anelli conduttivi continuano a ruotare, vengono trasmessi all'apparecchiatura rotante per completare i suoi compiti di lavoro, come azionare il motore per farlo funzionare, alimentare l'apparecchiatura elettronica, ecc. Infine, la corrente e il segnale fluiscono di nuovo dalla parte rotante allo statore tramite un altro anello conduttivo e la spazzola corrispondente, formando un circuito di corrente completo.
Differenza tra anello di contatto passante e anello di contatto a capsula
Gli slip ring through-hole e gli slip ring a capsula differiscono per molti aspetti e sono utilizzati anche in dispositivi diversi. Diamo un'occhiata ora!
Struttura

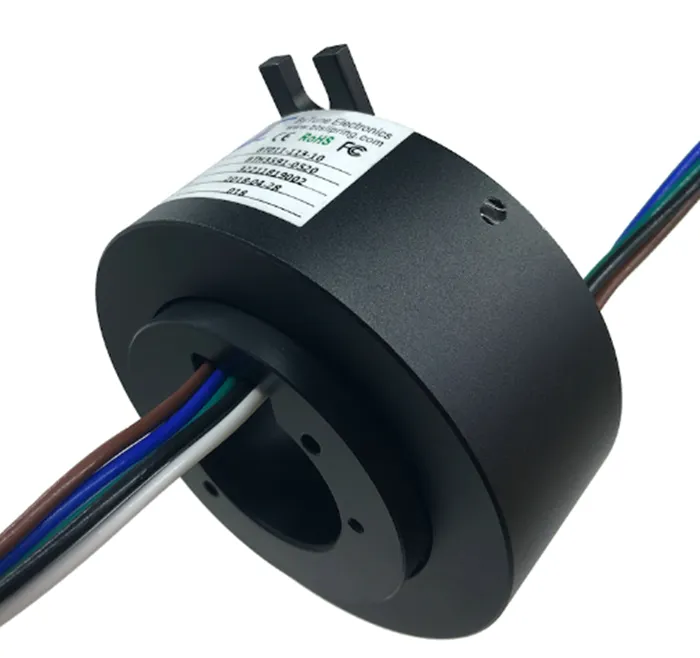

● Anello di scorrimento passante: il corpo principale ha un foro passante centrale, che consente all'albero rotante o ad altre parti che devono ruotare di passare direttamente. La sua struttura complessiva è generalmente cilindrica, costituita da due parti principali: il rotore e lo statore.

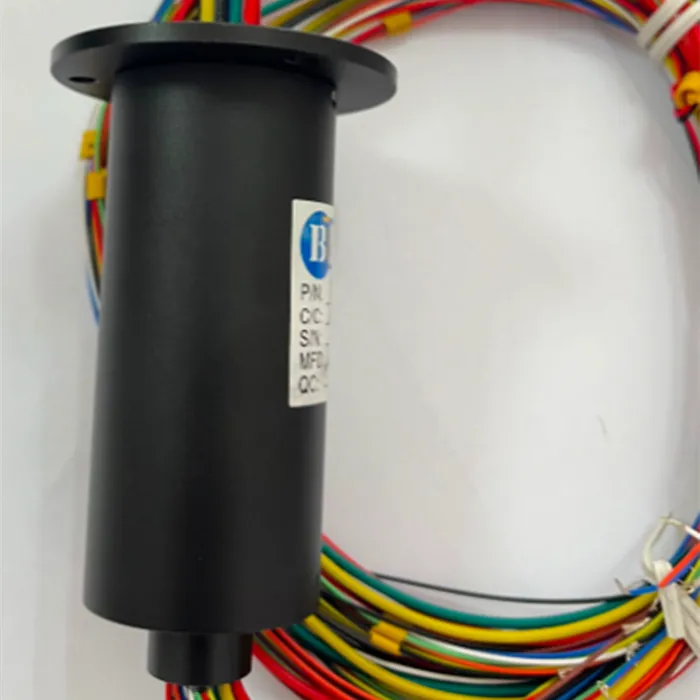

● Anello di scorrimento a capsula: il suo aspetto è simile a una struttura chiusa a forma di capsula o cilindrica e il suo spazio interno è utilizzato per ospitare parti conduttive e canali di trasmissione. Questi canali possono essere utilizzati per trasmettere corrente, segnali e altri dati. Il layout del canale di trasmissione di solito adotta un design a strati o a spirale in modo che i segnali non interferiscano tra loro.
Metodo di installazione
● Anello di contatto passante:
(1) Installazione assiale: grazie al design del suo foro passante centrale, l'anello di scorrimento passante può essere installato attraverso l'albero centrale e direttamente inserito nell'albero centrale. Quindi lo fissiamo in una posizione specifica sull'albero tramite dispositivi di fissaggio (come dadi, bulloni, ecc.).
(2) Installazione flangia: gli anelli collettori passanti sono solitamente dotati di flange, che possono essere installate sulla struttura fissa dell'attrezzatura tramite collegamento flangiato. Durante l'installazione, imbulloniamo la flangia alla superficie di montaggio dell'attrezzatura.
● Anello di contatto della capsula:
(1) Installazione incorporata: è adatta per l'installazione incorporata all'interno dell'apparecchiatura. In alcune applicazioni con spazio limitato, è integrata nello spazio interno senza occupare spazio esterno aggiuntivo.
(2) Collegamento diretto: il piccolo anello di contatto della capsula può essere collegato direttamente alle parti rotanti e fisse dell'attrezzatura tramite le porte di collegamento su entrambe le estremità. Questo metodo di installazione è semplice e veloce e non sono necessarie staffe di montaggio o dispositivi di fissaggio aggiuntivi.
Misurare
● Anello di scorrimento passante: le sue dimensioni hanno un'ampia gamma di variazione e il diametro esterno può variare da pochi millimetri a centinaia di millimetri. Il diametro interno varia in base alle dimensioni del foro passante centrale, generalmente corrispondendo alle dimensioni dell'albero rotante o del componente che deve passare. L'altezza varia da pochi millimetri a decine di millimetri o anche di più.
● Anello di scorrimento a capsula: la dimensione di questo anello di scorrimento è solitamente relativamente piccola, con un diametro esterno che generalmente varia da pochi millimetri a decine di millimetri. Il diametro interno è progettato in base alle esigenze del canale di trasmissione interno ed è solitamente relativamente piccolo. Inoltre, sono anche relativamente bassi per adattarsi alle restrizioni dello spazio di installazione all'interno dell'apparecchiatura.
Applicazione
● Anello collettore passante: questo anello collettore viene utilizzato in applicazioni che richiedono il passaggio di un elemento aggiuntivo attraverso il centro, come turbine eoliche, sistemi di telecamere rotanti, bracci robotici, dispositivi medici e attrezzature marine.
● Anello di scorrimento a capsula: viene utilizzato in applicazioni in cui lo spazio è limitato e non è richiesto un canale centrale. Esempi includono sistemi robotici più piccoli, dispositivi medici, strumenti e alcuni tipi di elettronica di consumo.
Conclusione
Gli slip ring passanti e gli slip ring a capsula sono adattati a diverse esigenze in base al loro design e all'uso previsto. Gli slip ring passanti sono ideali per applicazioni che necessitano di un passaggio centrale per altri componenti, mentre gli slip ring a capsula sono perfetti per ambienti con vincoli di spazio che richiedono una soluzione compatta.
Istruzioni di installazione degli anelli collettori passanti
Avvertimento
(1) Salvo diversamente specificato, questa serie di anelli collettori può essere utilizzata solo in un ambiente con un'umidità pari o inferiore al 60%RH e una temperatura compresa tra -20 gradi ~+60 gradi. Gli anelli collettori devono essere tenuti lontani da polvere e umidità.
(2) Se l'anello collettore viene utilizzato all'esterno, è necessario schermarlo.
(3) L'anello di contatto non può supportare il peso dell'attrezzatura ad esso collegata. L'attrezzatura rotante deve essere fissata saldamente in modo che il suo peso non ricada sul rotore.
(4) Non vi è alcuna forza sull'anello di contatto nella direzione parallela all'asse.
(5) La superficie dei cavi non deve essere danneggiata quando l'apparecchiatura ruota e tutti i cavi non possono sopportare il peso durante la disposizione dei fili.
(6) A causa della possibile discrepanza geometrica tra l'applicazione del cliente e l'anello di contatto, non è consigliato il "montaggio rigido" su entrambe le estremità dell'anello di contatto (ad esempio, il fissaggio del rotore e dello statore in modo che non fluttuino durante il funzionamento) in quanto potrebbe causare guasti prematuri.
(7) Salvo diversa indicazione, tutti i parametri devono essere conformi alle specifiche indicate, quali:
1.Velocità di funzionamento: 0-300rpm
2.Tensione: 0~380VAC/DC
3. Corrente: inferiore o uguale a 5 A/circuito
4. Rigidità dielettrica: 1000 V a 50 Hz o superiore tra ogni circuito
5. Livello di protezione: IP54
Guida all'installazione
Metodo di installazione dell'albero
(1) Installare l'anello di scorrimento nella posizione desiderata e serrare le quattro viti di fissaggio (non fornite) all'albero. La coppia massima è 25 1b-in (da non superare).
(2) Far passare i fili ed effettuare i collegamenti necessari. Non lasciare che il cablaggio limiti la libera rotazione dell'anello di contatto. Non limitare il cablaggio in modo che i fili siano piegati (lavorazione a freddo). Altrimenti, alla fine si verificherà un guasto (rottura del filo).
(3) Utilizzare viti da 5/16 (diametro massimo) per fissare correttamente la piastra antirotazione.
Metodo di installazione della flangia (personalizzato)
(1) Allineare i fori di montaggio sulla flangia con la base di montaggio, quindi installare le rondelle piatte e le viti di montaggio (non fornite). Serrare saldamente le viti.
(2) Far passare i fili ed effettuare i collegamenti necessari. Non consentire al cablaggio di limitare la libera rotazione dell'anello di contatto.
(3) Utilizzare viti da 5/16 (diametro massimo) per fissare correttamente il pezzo antirotazione.
Suggerimenti utili per la manutenzione degli anelli collettori passanti
La manutenzione di un anello di contatto passante prevede diversi passaggi per garantirne la longevità e le prestazioni ottimali. Ecco una guida per una manutenzione efficace:
Ispezione regolare
1. Ispezione visiva:
◦ Controllare eventuali segni visibili di usura o danni sull'anello di contatto e sulle spazzole.
◦ Verificare che non vi siano accumuli di sporcizia, polvere o detriti attorno all'anello di contatto.
2. Controllo della connessione:
◦ Assicurarsi che tutti i collegamenti elettrici siano sicuri e privi di corrosione.
Pulizia
1. Rimozione di polvere e detriti:
◦ Utilizzare aria compressa per eliminare polvere e detriti eventualmente accumulati.
◦ Pulire le superfici con un panno pulito e asciutto per rimuovere eventuali residui o sporcizia.
2. Pulizia dei contatti:
◦ Utilizzare una spazzola morbida o un panno privo di lanugine per pulire delicatamente le superfici di contatto.
◦ Per i residui ostinati, utilizzare un detergente per contatti sicuro per i componenti elettrici.
Controlli elettrici
1. Misurazione della resistenza:
◦ Misurare la resistenza elettrica attraverso i contatti per assicurarsi che rientri nell'intervallo specificato.
◦ Un'elevata resistenza potrebbe indicare un contatto scadente o usura.
2. Integrità del segnale:
◦ Controllare eventuali perdite o degradazioni del segnale durante il funzionamento. Ciò può essere fatto utilizzando strumenti diagnostici appropriati.
Controlli meccanici
1. Fluidità di rotazione:
◦ Assicurarsi che l'anello di contatto ruoti senza intoppi, senza rumori o resistenze insolite.
◦ Lubrificare i cuscinetti se necessario, seguendo le raccomandazioni del produttore.
2. Allineamento:
◦ Controllare l'allineamento dell'anello di contatto e dell'albero rotante per evitare un'usura irregolare e sollecitazioni meccaniche.
Controllo ambientale
1. Ambiente operativo:
◦ Assicurarsi che l'anello collettore funzioni in un ambiente pulito e asciutto per ridurre al minimo la contaminazione.
◦ Proteggere l'anello collettore da temperature estreme e umidità.
Sostituzione periodica
1. Parti soggette ad usura:
◦ Sostituire regolarmente le parti soggette a usura, come spazzole e anelli di contatto, secondo il programma di manutenzione del produttore.
2. Canali di ricambio su collettori ad anello esistenti o nuovi collettori ad anello di ricambio:
◦ Tenere a portata di mano i pezzi di ricambio per una rapida sostituzione e per ridurre al minimo i tempi di fermo.
Documentazione
Registro di manutenzione:
◦ Tenere un registro dettagliato di tutte le attività di manutenzione, comprese ispezioni, pulizie, lubrificazioni e sostituzioni di parti.
◦ Annotare eventuali irregolarità o problemi riscontrati durante la manutenzione.
Seguendo questi passaggi di manutenzione, è possibile garantire che l'anello collettore passante rimanga in buone condizioni di funzionamento, migliorandone così le prestazioni e prolungandone la durata.
