Questo grande anello di slittamento separato con foro interno da 580 mm e diametro esterno 600 mm è appositamente progettato per la bobina del cavo, con le necessità di caricare l'alta potenza con un grande foro interno per un grande tamburo a rotazione a rotazione, in particolare parlando, questo anello di slittamento viene utilizzato in bobine per cavi di equipaggiamento sotto:
• Gru
• Attrezzatura porta
• camion minerari
• Macchine noiose del tunnel
• piattaforme teatrali o attrezzature offshore
... Il tamburo della bobina ruota su cavi pesanti del vento/srotolare (potenza o segnale) e l'anello di slittamento:
• Trasferisce segnali elettrici o potenza tra il tamburo della bobina rotante e la fonte di alimentazione stazionaria
• Consente una rotazione continua a 360 gradi senza torcere il cavo

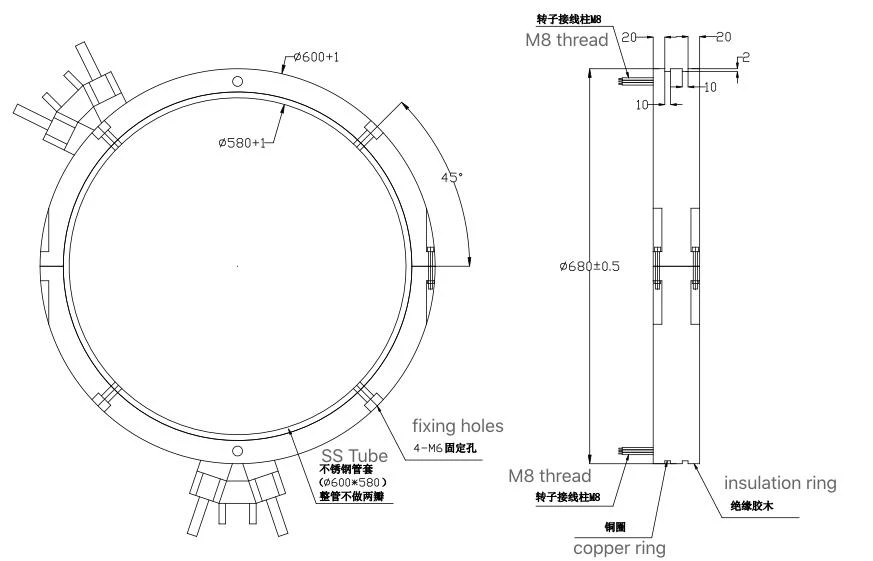

Struttura di grandi anelli di slittamento separato per bobina del cavo
Sezione del rotore (montato su tamburo bobina)
• Anelli conduttivi di grande diametro (tipicamente realizzati in rame o ottone)
• Montato su un tubo in acciaio inossidabile senza soluzione di continuità o albero in lega di alluminio
• Anelli isolati l'uno dall'altro e l'albero (epossidico o isolamento termoplastico)
• Può includere scanalature per la guida di pennelli e slot di raffreddamento per la dissipazione del calore
Sezione statore (gruppo supporto a spazzole fisso)
• Rifletti multipli di carbonio o argento-grafita tenuti in porta-carichi di primavera
• Ogni pennello contatta un anello rotante corrispondente
• Le spazzole sono montate su una staffa fissa, posizionate precisamente attorno al rotore
• Il cablaggio a pennello si collega per thread come M8, M10, a seconda della potenza di caricamento
Caratteristiche tecniche chiave
|
Caratteristica |
Descrizione |
|
Alta capacità di corrente |
Support High Power, 30A per ~ 600A canale |
|
Design separato |
Consente una più facile integrazione nel tamburo della bobina; Buono per la manutenzione del campo |
|
Grande buco |
Può essere progettato attorno a alberi fino a 600 mm o più |
|
Contatti durevoli |
I pennelli in carbonio offrono una lunga vita e tolleranza ad alto carico |
|
Scalabilità |
I canali possono essere aggiunti per le linee di potenza, controllo o segnale |
|
Montaggio personalizzato |
Design flessibile per layout orizzontale o verticale |
Specifiche
(per un anello di scorrimento da 2 canali, 50A, foro interno 580mm)
|
Articolo |
Spec |
|
Corrente nominale |
5 canali × 50a |
|
Voltaggio |
600 V AC |
|
Velocità di rotazione |
0-50 giri / min (tipico per le bobine) |
|
Rotore OD |
680 mm (personalizzato) |
|
Foro dell'albero |
580 mm |
|
Materiale a pennello |
Rame-carbonio |
|
Resistenza all'isolamento |
Maggiore o uguale a 100 MΩ |
|
Intervallo di temperatura |
-30 grado in +70 gradi |
In una parola, questo anello di slittamento è facile da installare e mantenere su un tamburo di grandi dimensioni, supporta il trasferimento di alta potenza per applicazioni industriali, il design per il lavoro ambientale duro e la rotazione a 360 gradi senza fili di torsione, in particolare, è un design molto conveniente per una grande soluzione di slittamento separato.
